Прокладка оптического кабеля

Оптический кабель – это провод, передающий информационные сигналы посредством световых волн.

Он состоит из одной или нескольких оптоволокон, обычно сделанных из стекла или пластика и выполняющих функцию передачи световых сигналов от источника к приемнику. Оптоволокна окружены защитной оболочкой из полимерных материалов и заключены в оптический модуль – центральную полимерную или металлическую трубку. Провод покрыт внешней оболочкой из полиэтилена или поливинилхлорида, защищающей его от внешних факторов и наделяющей дополнительной прочностью.

Виды оптических кабелей

По типу прокладки оптические волокна бывают:

• Наружные. Сюда относятся провода, проложенные в земле, например, марки ОГД, в канализации, трубах и под водой. Также в эту группу входят кабели, предназначенные для прокладки по воздуху. К ним относятся самонесущие и изделия с тросом, например, марок ОПД и СС. Подвесная оптика размещается в фазовых проводах высоковольтных линий, грозотросах и контактной сети электротранспорта.
• Внутренняя. В помещения прокладываются абонентские и распределительные оптоволокна марок ОБВ, ОМВ, ОКТМ и других. При прокладывании оптического провода в земле или под водой предусмотрена защитная бронь, в качестве которой обычно выступает гофрированная либо гладкая труба. Кабель, прокладываемый внутри помещений, имеет обычную конструкцию, бронь отсутствует.

По сфере применения оптические кабели подразделяются на:

• Магистральные – позволяют организовать многоканальные линии связи большой протяженности. В данную категорию входят марки ОКГМ, ОКСМ, ОКГЦ и другие.
• Зоновые – предназначены для создания многополосных линий между участками протяженностью до 250 км. Это кабели марок ОК, ОМЗКГМ и ОЗКГ.
• Кородской интернет-кабель – обычно прокладывается в трубах, служит для организации магистралей, длина которых не превышает 10 км. Марки – ОКСТЦ и ОККТМ.
• Полевые – рассчитаны на прокладку в полевых условиях, не распространяют горение и устойчивы к воздействию влаги и бензина;
• Монтажные – выполнены в форме плоских лент, используются для создания соединений внутри блоков и между ними;
• Подводные – характеризуются растягивающей устойчивостью и низким уровнем дисперсионности, к ним относятся ОГМ и ОГД;
• Стационарные – используются в бортовых системах самолетов, кабельном ТВ в здании. Примеры марок – ОТЦ и ИКВ-Т2. Оптоволоконные кабели получили широкое распространение и имеют ряд преимуществ перед медными проводами. Во-первых, они легче и проще в эксплуатации. Во-вторых, исключается затухание сигналов во время передачи. И самое главное – данные, передающиеся через оптические кабели, максимально защищены от несанкционированного доступа.

Сферы использования

Оптоволокно находит свое применение на линиях связи, в частности, в компьютерных сетях и в сфере телекоммуникационных технологий. Востребованность оптических изделий объясняется их высокой степенью защиты.

Оптоволоконные кабели незаменимы в тех случаях, когда требуется обеспечение связи высокого качества в сложных условиях. На такие изделия не действуют высокие или низкие температуры, не влияют электромагнитные помехи. Помимо прочего, они используются в:

• медицинском оборудовании – для дополнительной подсветки при проведении операций и диагностических исследований;
• авиационной и космической промышленности – для передачи данных и коммуникации в самолетах и космических аппаратах;
• оборудовании безопасности – в системах видеонаблюдения и сигнализации;
• в научных исследованиях – например, в лазерных экспериментах и оптической спектроскопии;
• промышленном оборудовании – для передачи данных, контроля процессов и связи между оборудованием;
• в военном оборудовании – в беспилотных летательных аппаратах и военной коммуникационной системе.

Срок службы оптического кабеля составляет 25 лет, после чего начинается затухание с утратой положительных характеристик.

Методы прокладки оптических кабелей

Существует несколько методов прокладки оптоволокна:

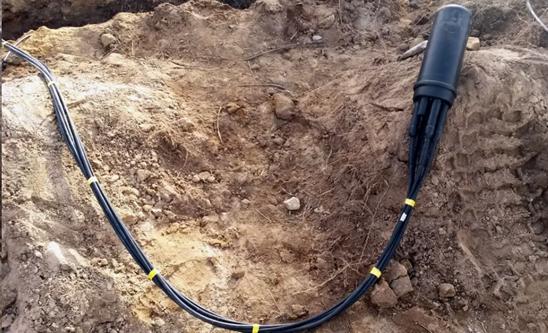

• В грунте. Вспомогательным инструментом служит кабелеукладчик. Если температура воздуха ниже -10 градусов, то проводник предварительно прогревается. В этой категории кабели марок ОГЦ, ОКТК и другие.
• В кабельную канализацию. Применяется метод протаскивания или пневмопрокладка. В первом случае используются тросы и лебедки, а метод задувки актуален в ситуациях, когда в канале уже имеется другой кабель. Сюда относятся небронированные кабели марок ОККТМ, ОТМ и ОГК, а также бронированные кабели ДПП, ДБП и ОКЛ.
• По воздуху. Кабели прокладываются при помощи опор ЛЭП и коммуникационных линий. Монтаж производится к высоковольтным линиям передач.
• Под водой. Применяются оптоволоконные кабели с броней, конструкция которых зависит от глубины прокладки, а также рельефа дна водоема.
• Внутри зданий. Если производится горизонтальная прокладка, то настилается фальшпол, а для закрепления на стене применяются скобы. Для прокладки многоволоконных изделий используются готовые закладные устройства.

Прокладка оптического кабеля в кабельную канализацию (картинка 2)

Большой выбор кабельной продукции предлагает компания «Лерго». Все изделия поставляются в комплекте с необходимой документацией – паспортом качества, сертификатами соответствия и протоколами, подтверждающими прохождение испытаний.
